材料科學與工程實驗教學中心成立于2008年,2015年被認定為自治區級實驗教學示范中心,F(xiàn)有教學儀器設備1500多臺套,教學設備總值逾3000多萬元。建有材料科學基礎實驗平臺、材料成型及控制工程實驗平臺、無機非金屬與礦物材料實驗平臺、新型功能材料實驗平臺和木材科學與工程實驗平臺等。

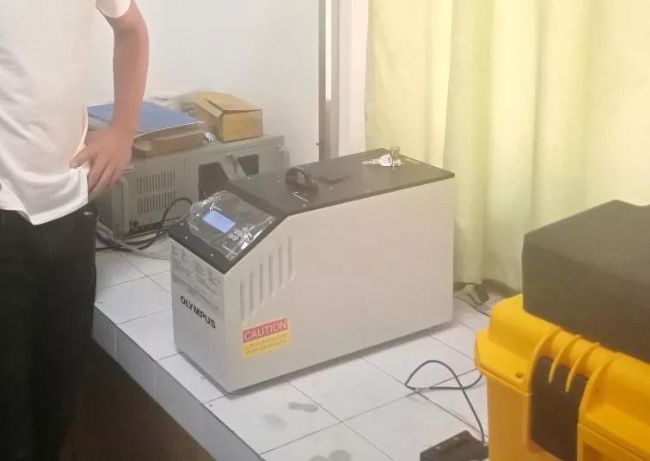

奧林巴斯BTX XRD在用戶現場
奧林巴斯BTX緊湊型臺式X射線衍射系統是一款速度快、成本低、占地面積不大的臺式XRD儀器。是以使用方便為目的,將XRD和XRF技術結合在一起使用的第一臺儀器。BTX不僅可對材料的主要成份、次要成份和微量成份進行全晶相辨別,而且還可以對從鈣到鈾的各種元素進行快速XRF掃查。
得益于BTX的已獲專利的樣本處理系統,在這樣一款使用方便、占地面積不大、成本不高的儀器中,就可以確確實實地完成XRD分析。不僅準備樣本的時間大大縮短,而且峰值辨別也能達到極高的精確性,而以前只能使用大型、貴重的實驗室用系統,才能達到這種水平的精確度。
技術工程師現場與用戶合影
奧林巴斯XRD和傳統XRD對比
奧林巴斯XRD | 傳統XRD | |
小型/便攜 | 是 | 否 |
樣品規格 | <150 μm, 15 mg | <10 μm, 300 mg |
樣品準備 | 2分鐘 | 15-30分鐘 |
測角儀校準 |
振動艙設計 無需校準 |
有測角儀 需要定期校準 |
消耗電量 |
100W,探測器冷卻 低 |
1000W,需過濾水 高 |
晶體取向性影響 |
無 | 有 |
外部水冷凝 |
不需要 |
需要 |
測試樣品結果對比
以下是XRD分析某有機藥物(含頭孢呋辛/頭孢曲松鈉)的分析圖譜。對比兩類XRD分析的圖譜可知,各主峰都清晰一致,小峰也很明顯。

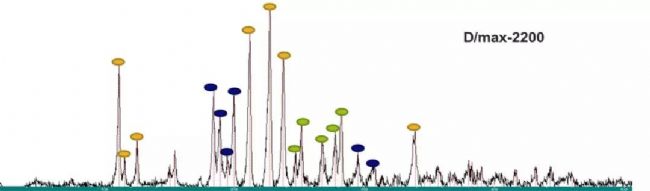

某大型XRD測試結果:

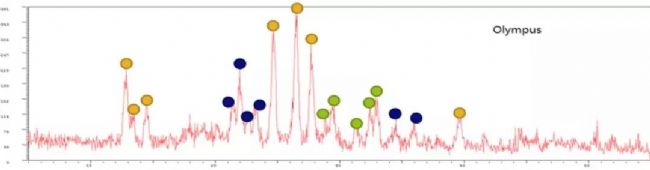

奧林巴斯小型/便攜XRD測試結果:
