Hiphen采訪國際知名植物表型專家Fred Baret教授

Hiphen公司采訪 Fred Baret教授-國際知名植物表型專家以及CAPTE負責人。



Hiphen公司CEO Alexis對來自INRA EMMAH的Frédéric Baret 教授進行了采訪，探討了利用UAV可計算的植物表型性狀和指標。





Baret教授解釋了可將表型性狀分為3類：

–結構性狀;

–生物物理性狀;

–植病性狀。

第一個結構性狀，研究者確實測量與冠層結構相關的性狀，如葉片數量或可轉換為生物量的作物截獲的光量。

第二個性狀，研究目的在于鑒別植物生物化學成分，例如葉綠素含量，因其與植物氮元素吸收密切相關。

第三個性狀，植病癥狀與植物脅迫可利用不同方法測量，了解作物是否生長在良好條件下，如一些脅迫因子如水或熱脅迫限制其發育。





Hiphen公司研發計算了多種方法計算性狀，在CAPTE項目中持續進行改善，從而提供系列強勁具有高價值性狀和指標，同時隨著技術進步或客戶要求，不斷開發計算出新性狀。

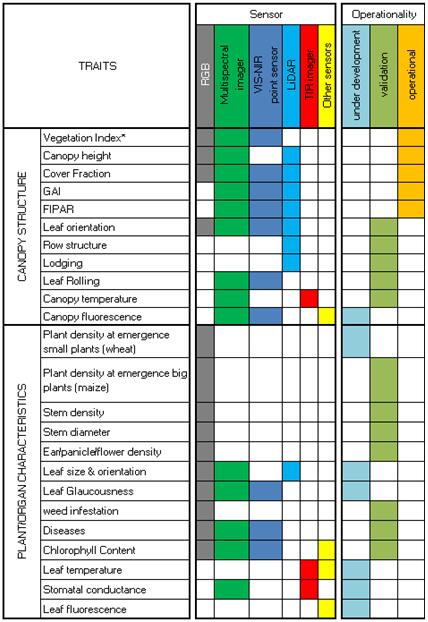

表: 傳感器、變量以及相關農藝性狀（Fred Baret courtesy UMT CAPTE）



Fred是農業遙感博士（巴黎第十一大學），法國農業科學院（INRA）研究員。他組建并領導由近20名成員組成的UMT-CAPTE研究團隊，指導過40余名博士研究生和博士后，發表論文220篇（H = 47, Web of Science）。

他主持了多項歐盟和法國項目：1）開發了多個尺度上（土壤，葉片和冠層）的光傳輸模型及相關生理生態指標的反演算法；2）開發了多個應用于衛星（CYCLOPES, GEOV1, GEOV2, GEOV3），航空和近距離遙感數據分析的反演算法。

此外，他積極參與了衛星產品的驗證工作，領導了CEOS/LPV工作組。近年來，他將自己的研究拓展到高通量作物表型和水分脅迫監測，負責法國PHENOME項目表型方法開發。具體而言，就是將物聯網、田間機器人和無人機等應用于田間表型監測，并開發相應的與包括水分脅迫數據分析方法；其團隊成員在Fred Baret研究員指導下在法國開展田間作物表型研究。開發了基于RGB圖像的小麥萌芽期田間密度和分布方式的自動估算方法。開發了小麥三維結構功能模型表型監測模塊，可以實現對無人機或田間機器人搭載的RGB，LiDARP或者多光譜監測的模擬。進而，構建了基于小麥結構功能模型監督的表型數據分析框架，并提出了高通量的小麥葉面積指數、冠層結構動態、葉綠素及水分脅迫相關指標等的估算方法。



Hiphen公司是目前室外表型和近地遙感研究較先進的企業。Hiphen提供一系列傳感器以及硬件系統，廣泛應用于室外高通量植物表型研究以及近地遙感研究。公司專門開發出的云數據處理平臺可自動對田間圖像進行處理，并對一系列性狀自動測量。通過Hiphen公司協助，可對數據自動進行解讀，Hiphen公司作物生理學和作物建模領域的豐富經驗將協助您將表型與基因型進行關聯。



Phenomobile移動式植物表型成像分析平臺戶外植物表型成像分析專門設計，采用手工推動或馬達腳輪驅動方式，方便大型溫室內或戶外不同區域間移動使用，較大地提高了載樣方便性和使用效率，所采用傳感器為適應戶外使用傳感器，可在自然光條件下對植物樣品進行成像分析，Phenomobile標配包括4個功能模塊：多光譜成像模塊、3D激光掃描三角測量、RGB 3D成像測量、高光譜成像模塊，以提供完備的作物表型3D建模與成像測量分析。

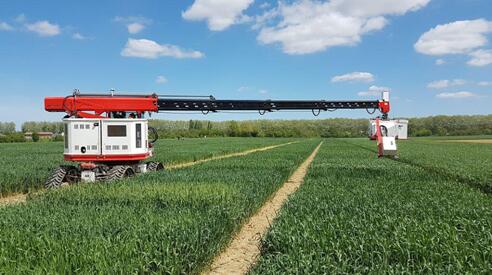

全自動植物表型成像機器人系統Phenomobile



該P(yáng)henomobile植物表型成像車為法國Hiphen公司自主研制，專有軟件分析系統，是自動化程度較高、較先進的高通量田間表型成像系統。



系統設計可在2.5m寬通道運行，遠程聚焦可達12m，可向各個方向移動，測量頭高度可在1.0-4.5m之間進行調整。Phenomobile可沿微型田塊按照預設軌跡運行，因彩頁了RTK GPS定位，精度可達厘米級。



技術參數





田間多光譜表型測量平臺

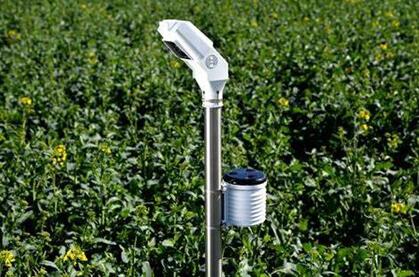

Hiphen田間物聯網IoT是無線傳感器的獨特組合，用于不間斷監控植物和環境狀態。Hiphen解決方案之一就是實現田間試驗的實時監控。土壤和環境條件是植物生長的重要因素，Hiphen的IoT系統設計了各種傳感器，包括氣象、土壤條件、PAR以及RGB圖像，數據15分鐘傳輸一次。日常數據和圖像由田間IoT傳感器采集，圖像處理后，獲得的有價值變量用于試驗決策支持。變量以易于解讀的圖表在Hiphen科學網站界面上顯示，每天進行更新。

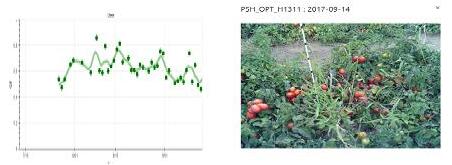

以下是采用該IoT系統對西紅柿NDVI植被指數、土壤濕度、土壤溫度等進行監測的實例

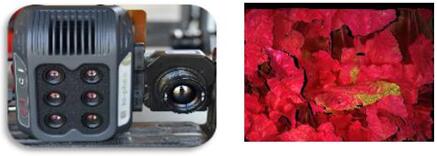

Airphen遙感植物表型分析平臺搭載Airphen多光譜相機、RGB成像、紅外熱成像等單元組成的近地遙感植物表型成像分析平臺，可與地面Hiphen IoT、地面環境遙感平臺等組合使用，從葉片水平到冠層水平，全面、高通量、無損傷觀測分析植物表型。

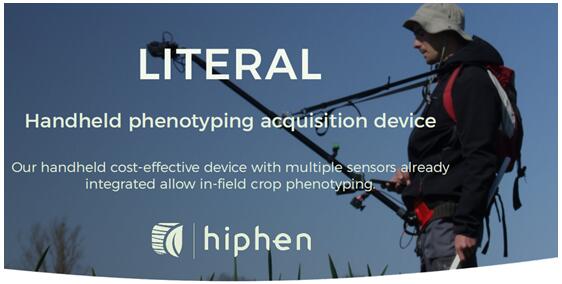

該便攜式高效率植物表型成像系統集成有多個表型傳感器，重量輕、系統功能強大，可快捷、便攜進行植物田間表型研究，這組傳感器提供了廣泛的傳感配置，系統標配RGB可見光和多光譜數據 ，以適應農作物的特異性。配置靈活光照系統，多項參數輸出，多種植被指數、LAI計算、葉綠素含量計算、植物計數、器官計數等，系統配有自動設置，備選2種地理信息設置，數據獲取界面友好，從而進行有效表型數據處理。該系統標配高分辨率RGB成像模塊以及多光譜表型成像模塊，通過配置的可調支撐桿，植株測量高度可達3m。



系統配有肩背電池，系統工作時間可達10個小時。系統還可添加RTK定位系統，測量規劃科通過平板或計算機界面進行設置，所有的傳感器都連接在一個采集盒上，這個采集盒可以觸發攝像頭，存儲數據，并與平板電腦進行通信。平板電腦可以通過用戶友好的圖形界面定義測量場景。測量場景描述每個傳感器的配置、試驗計劃和每個小區中的測量數量。這樣可以在現場輕松使用，并確保正確引用每個獲取的圖像和元數據。 單個電池為所有攝像機和采集盒供電，從而保證了全天疾病檢測的電源。所有采集數據與高通量表型采集設備獲取數據兼容，可用于云數據平臺如cloverfield的數據分析。



作為世界先進多光譜成像系統Hiphen公司中國區總代理和技術中心，博普特將全面負責其系列產品在中國市場的推廣、銷售和售后服務。
