無以倫比的高效化合物全自動存取解決方案之一：一種提高存取能力的方法

摘要

    TTP Labtech作為最早生產、銷售模塊化的全自動樣品存取裝置的廠商， 以其獨一無二的氣動存取模式在全球化合物和生物樣本全自動樣品存取方面有著卓越的表現。 產品歷經10年考驗， 被譽為最穩定可靠的樣品存取方案之一。 其系列產品從-20°C到-80°C， 廣泛應用于化合物庫：-20°C 的生物樣本（DNA、蛋白，抗體，酶）和-80°C的生物樣本（血樣，體液， 組織切片， RNA庫等）。我們“無以倫比的高效化合物全自動存取解決方案”系列文章將逐步介紹這些解決方案。

作者：Ben Schenker1, Chloe Carter1, Simon Tullett1, Elena Musotto2
1 TTP LabTech Ltd, Melbourn Science Park, Melbourn, Herts, SG8 6EE, UK
2 Millennium Pharmaceuticals, Inc., 40 Lansdowne St., Cambridge, MA 02139, USA

簡介

    制藥研究中化合物的存儲和輸送是一個復雜且動態的過程。設計和實施一個自動化的存儲和獲取系統必須考慮許多重要的需求，如費用、靈活性、樣品完整性、通量、化合物庫的現有規模和未來規模、所使用的存儲容器，以及它在篩選實驗室中的物理位置。

    大部分存儲技術試圖滿足以上所有條件，但這往往導致折中，且缺乏靈活性，特別是在面對樣品數量急劇增加和公司需求改變時。comPOUND®樣品存儲管理系統（TTP LabTech生產）是一個靈活、自成一體的系統，可安裝在幾乎任何地方，并且能輕松擴展。樣品可單獨存儲在黑暗、干燥和惰性的環境中，利用單獨挑選或提�。╟herry-picking）實現目標化合物庫的選擇。

    本文討論了comPOUND®樣品存儲管理系統在Millennium: The Takeda Oncology公司如何與其他自動化系統配置在一起，以滿足一系列不斷增長的研究型候選藥物的不同需求。

1. comPOUND® D2：提供樣品完整性

    comPOUND®樣品存儲管理系統提供了一個安全的環境，可維持珍貴材料集合的完整性。樣品單獨存儲在-20°C的氮?dú)饷芊馇粌?nèi)；提供了一個黑暗、干燥和惰性的環境。

    管子的單獨存儲實現了真正的單獨提取（cherry-picking），因此不會干擾不需要的樣品。提取時間是固定的，因此工作時間可準確地預測。

    每一個comPOUND®系統可存儲100,000支1.4 ml 或200,000支 0.5 ml微管， 或兩者混合， 帶來了最大的靈活性。在入庫和出庫時comPOUND®系統對管的2D條形碼讀取，從而追蹤每一支管，這樣就不可能獲取錯誤的樣品。這也允許每支管存儲在內部的任何地方，而不管其內裝什么樣品。

    微管可輸送到comPOUND®系統前端的架上， 或自動載入comSTACKER。這種堆疊單元加快了架的載入和卸載，并允許無人值守的過夜運行。comPOUND®獨特的氣動輸送系統還允許遠程輸送樣品。在一些方案中，它向自動處理系統提供樣品，或輸送到同一棟樓不同樓層的實驗室。

2.Millennium存儲能力的增長

    Millennium制藥公司在2003年首次安裝了兩臺comPOUND®系統，引入自動化的化合物管理，這兩臺儀器安裝在美國和英國的不同地點，以支持先導化合物優化。最初的每一臺comPOUND®系統是一個D1模塊，最多容納100,000支1.4 ml管。

    2005年，化合物管理部門集中到美國，而英國的系統就搬遷到美國馬薩諸塞州的劍橋市， 以容納化學和生物庫。同時， 兩個comPOUND®系統轉化成D2單元，從而使存儲能力提高一倍，而不涉及大的資金支出。升級過程在現場輕松完成，也不需要解凍存儲的樣品，因?yàn)樗�只涉及到前方裝載器和轉盤的改裝，這些都在環境控制部分的外部。

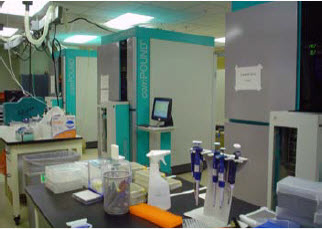

    從那時起，Millennium又添了兩臺comPOUND® D2系統，提供最多800,000支管的存儲能力。

3. Millennium的化合物管理

    Millennium目前大約存儲410,000支管，混有1.4 ml和0.5 ml管。1.4 ml管是內部合成化合物所產生的，而0.5ml管都是新供應商的化合物。

    擁有半高0.5ml和全高1.4ml的管讓每臺comPOUND®系統的存儲能力最大化，同時維持了足夠量的預計化合物使用周期。

    4個comPOUND®系統支持了先導化合物的優化，并在必要時創建了新的HTS板和聚焦文庫。轉移單獨挑選的2D管意味著只有所需的樣品被取出，避免了不必要的反復凍融，并實現了比板更快的單獨提�。╟herry picking）。

    過去，當Millennium挑選80個化合物時，他們通常要取出80塊板。而如今所需的化合物被收集在一個80支管的架子上，立即可用于后續操作。獲取管的架子可以用戶指定的形式排列，以簡化隨后的自動化平板創建。每個comPOUND®系統都配有comSTACKER單元，便于過夜運行。

4. Millennium化合物管理的進一步發展

    Millennium最近在其工藝中引入了自動化的分析即用板制備和板存儲，以支持他們HTS活動日益增長的需求。comPOUND®系統繼續確保Millennium化合物和生物庫的長期完整性。存儲儀被用于生成HTS活動的母板，聚焦庫的新形式，以支持先導化合物優化 – 總而言之，它們形成了主要的存儲和執行選項，以滿足Millennium CM部門的要求。

結論

    Millennium制藥公司已成功實施了一個自動化的化合物管理系統，此系統具有兼容他們過去七年增長步伐的擴展靈活性。TTP LabTech comPOUND®系統的模塊化設計讓公司可根據他們?cè)诨�合物�?kù)規模、通量、位置和靈活性上的需求來控制他們的投資。模塊可輕松添加并連接，或簡單升級，以提高存儲能力。

有關comPOUND更多信息，請瀏覽騰泉官網。
