蠕動泵的簡單介紹

簡介

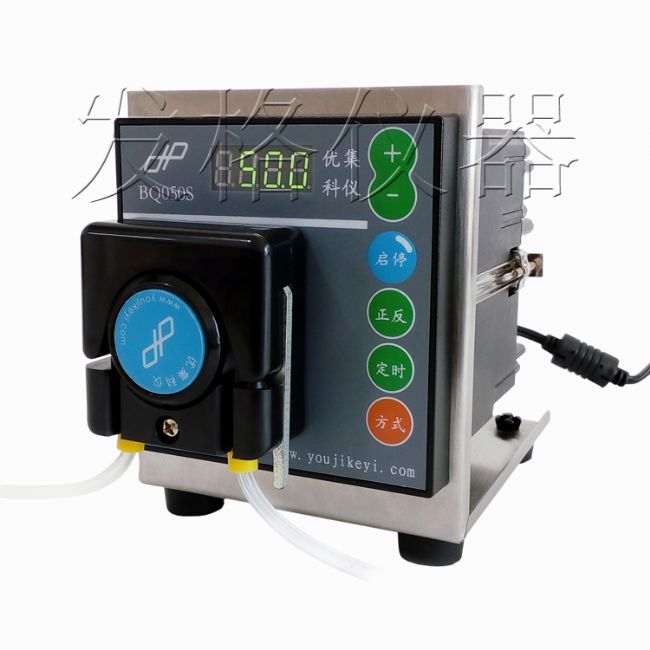

BQ050S/ BQ080S是一款微量調速型的蠕動泵，它不僅具有啟停，正反，全速，調速等基本功能，而且支持通訊控制方式，體積小巧，便于攜帶。
本系列基本調速型蠕動泵包括：
    BQ050S   流量范圍0.005-20 毫升/分鐘 工作轉速0.1-50轉/分鐘
    BQ080S   流量范圍0.005-32 毫升/分鐘 工作轉速0.1-80轉/分鐘
應用范圍

• 泵體不接觸液體
• 沒有閥阻塞現象
• 內表面光滑，易清潔
• 液體只與軟管接觸
• 適用于精確計量和定量給料，可以達到很高的精度
• 通過更換軟管和材質，可用于食品和醫療

功能及特點

• 4位LED數碼管顯示轉速和工作方式
• 面膜按鍵操作
• 具有正反，啟停，全速，調速功能
• 轉速0.1-50（80）轉/分鐘，分辨率為0.1
• 高低電平控制啟停，正反，帶物理隔離
• RS485通訊，支持MODBUS協議，方便與各種控制設備連接
• 電路板加噴三防漆工藝，達到防塵防潮效果
• 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境
• 嵌入式安裝或者桌面放置。

1. 鍵盤
   1. +：轉速增加鍵。按鍵一次，速度最低位加一；長按此鍵，速度連續加十
   2. -：轉速減少鍵。按鍵一次，速度最低位減一；長按此鍵，速度連續減十
   3. 方式：方式切換鍵�？刂品绞皆阪I盤控制和外部控制之間切換，電機運轉時無效
   4. 正反：方向鍵。改變電機運動的方向，在順時針和逆時針兩種狀態切換
   5. 定時：定時鍵。在停止?fàn)顟B(tài)下，按此鍵進入定時功能，按照設定的時間進行運行。長按此鍵進入定時設定方式，數碼管顯示閃爍。
   6. 啟停：?jiǎn)⑼ｆI�？刂齐姍C(jī)的啟動和停止，長按此鍵進入全速狀態，再短按此鍵停止



1. 數碼管

顯示當前的轉速和狀態。
22.3表示當前轉速為22.3轉/分鐘，順時針轉動。.22.3表示逆時針轉動
F 10.0表示定時方式，轉速為10轉/分鐘；
E21.4表示外控方式，轉速為21.4轉/分鐘；
FULL表示全速方式
電器接口說明

DB15編號	英文注釋	說明
1
2	B	通訊接口，RS485的B端；
3	A	通訊接口，RS485的A端；
4	+24V_W	外部電壓+24V輸入端；
5		無
6	CW_W	外部方向信號輸入端；
7		無
8	COM	外部公共地；
9
10	+12V	內部+12V電源輸出端；
11	GND	內部電源地；
12		無
13	RS_W	外部啟停信號輸入端；
14		無
15		無


操作說明
準備工作

• 打開蠕動泵外包裝，請先對照裝箱單，檢查所有配件是否有誤或損壞，如果發現問題，請及時與廠家或代理商聯系
• 認真閱讀使用說明書，并將其放在手邊，或固定地點收藏，以便隨時查閱
• 將泵安裝到嵌入的方孔內或者放置在一個水平桌面上并在底部四角粘貼橡膠墊腳，后部距離障礙物保持200毫米以上的距離

安裝軟管

• 把泵頭右側的金屬把手扳起，打開泵頭；用螺絲刀擰下泵頭下方的螺絲，取下泵頭下方的壓塊
• 取100mm長的軟管，兩端分別插入泵頭的轉換頭相應的一端里，并用扎帶綁緊；轉換頭的另一端接其他軟管
• 將軟管套在滾輪上，并把壓塊裝回原位，用螺絲固定
• 把上壓塊轉回原位，并金屬把手卡入卡槽里

電源連接
電源應與機箱后部銘牌標示使用的電源一致。將隨機附帶的開關電源插入驅動器后部的電源插口。



手動控制泵連續運行

• 打開電源開關，面板LED數碼管點亮。
• 按方式鍵調整控制方式為內控方式

• 按加減鍵調整轉速，按方向鍵改變運行方向。
• 按啟停鍵控制泵運行，運行中可以連續調整轉速（改變流量）和運行方向。
• 長按啟停鍵進入全速運行。

定時功能分配液體
設置灌裝時間

• 泵停止?fàn)顟B(tài)下，長按定時按鍵，數碼管顯示的數字閃爍，進入定時設置方式，
• 在定時設置方式下，按加減鍵設定時間， 范圍0.1-999秒。
• 再按一下定時鍵，數碼管停止閃爍，離開設置方式，系統自動記錄所需的時間

定時灌裝

• 按定時鍵，泵自動按設定的時間進行灌裝，每按一次，分配一次。

使用外控信號控制泵運行

• 按上圖接好信號線
• 按方式鍵，選擇外控方式，數碼管顯示E
• 啟停信號為高電平是停止?fàn)顟B(tài)，低電平是運行狀態；方向信號為高電平是順時針?lè)较颍�低電平是逆時針?lè)较?/li>
• 按上圖接好信號線
• 上位機只要采用標準MODBUS協議即可連接，具體參數地址和支持指令參照優集通訊技術標準

故障及維修
保修及售后
本產品無償保修一年，在保修期內如因用戶操作不當或者人為損壞，本公司不負責無償保修。超過無償保修期維修的，只收取材料和人工成本費用。
日常維護

• 泵頭滾輪定期加潤滑脂
• 定期察看軟管有無破損或失去彈性
• 蠕動泵后面有散熱風扇，請勿遮蓋以免影響散熱。
• 蠕動泵不能用水沖洗，如果運行過程中出現泵管破裂，應及時將泵頭內液體擦干或烘干，請勿使用化學溶劑清潔蠕動泵及泵頭表面

故障處理

編號	故障類型	故障描述	解決辦法	備注
1	硬件	驅動器無顯示	檢查電源線是否接好 機箱內部電源連接線是否松動
2	硬件	電機不轉	檢查驅動板指示燈是否亮 檢查電機與驅動板連接線是否良好
3	硬件	電機抖動	檢查電機與驅動板連接線是否良好 電機過載，檢查機械傳動是否良好
4	硬件	按鍵不起作用	檢查按鍵與主控板連接線是否松動 檢查是否有按鍵損壞
5	硬件	外控不起作用	檢查外控板是否固定牢固 檢查連線是否正確 檢查外控電源是否供電
6	硬件	通訊不起作用	檢查通訊板是否固定牢固 檢查連線是否正確
7	硬件	泵運行時聲音大	檢查泵頭螺絲和扳桿是否擰緊 檢查電機與驅動板連接線是否松動
8	軟件	外控不起作用	1．檢查是否外控方式，顯示E
9	軟件	通訊不起作用	用優集公司提供的軟件重新設定機器地址 檢查是否在總線上有兩臺機器用同一地址

如發生不能解決的故障，請您與廠商聯系

規格指標及訂貨信息
規格指標

1. 適用泵頭：FZ10
2. 顯示功能：四位LED數碼管
3. 方向控制：正反轉可逆
4. 通訊功能：RS485，支持MODBUS協議
5. 外控功能：高低電平控制啟停，物理隔離
6. 轉速范圍：0.1-50/80轉/分鐘，分辨率0.1轉
7. 流量范圍：0.005-20/32毫升/分鐘
8. 調節方式：面膜按鍵，啟停、方向、全速、調速、方式
9. 適用電源：DC 12V 1A
10. 功耗：≤15W
11. 工作環境：溫度0-40℃  相對濕度<80%
12. 安裝方式：嵌入式安裝，桌面放置
13. 外形尺寸：96*96*112 mm
14. 重量：0.7kg
15. 防護等級：IP31
