VPH體相位全息光柵的工作原理及優勢

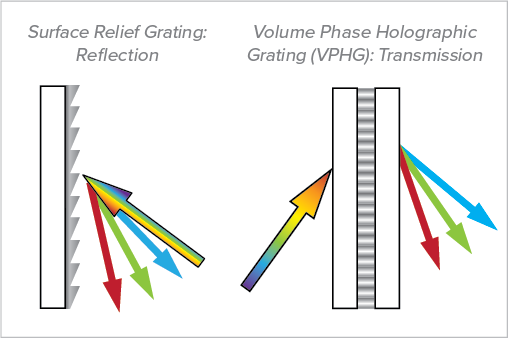

典型的表面浮雕光柵通常不如體相光柵厚實。它們多數被涂以反射表面，并作為反射光柵使用。這些光柵結構常常被“閃耀”處理，以便在特定的波長和幾何配置下有效工作。

相比之下，體積相位光柵可以比標準的表面浮雕光柵更厚，并且它們沒有開放的凹槽。它們的工作原理是基于介質中折射率的變化（即指數調制），通過調整介質的厚度和折射率調制，使其能夠在不同的波長下工作。體相光柵通常被用作透射光柵。

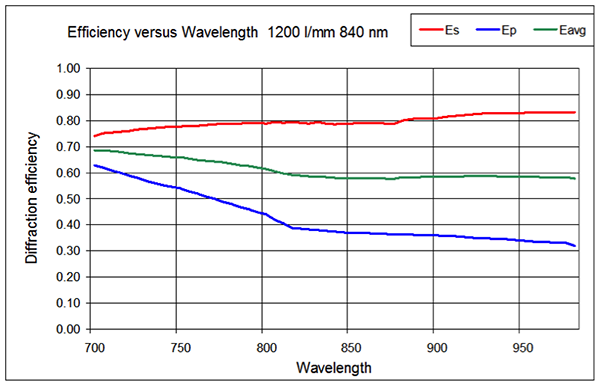

對于高密度表面浮雕光柵，存在一個偏振相關損耗（PDL）的問題。隨著光柵頻率的增加，P偏振光的衍射效率（DE）會下降。圖3.展示了一個線距為1200線/mm的高效SR光柵，其中P偏振光隨著波長的增加而表現出衰減。

圖3.高效表面修復格柵1200 l/mm

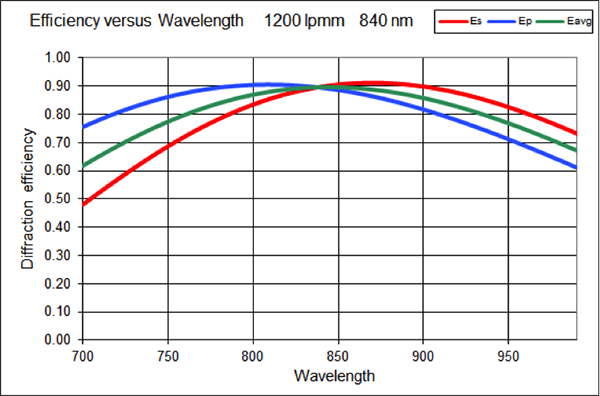

當折射率調制得到恰當調整時，線距為1200 l/mm的標準體積相位光柵（見圖4）相較于標準SR光柵（見圖3）表現出更低的偏振依賴性。

圖4.標準體積相位1200 l/mm

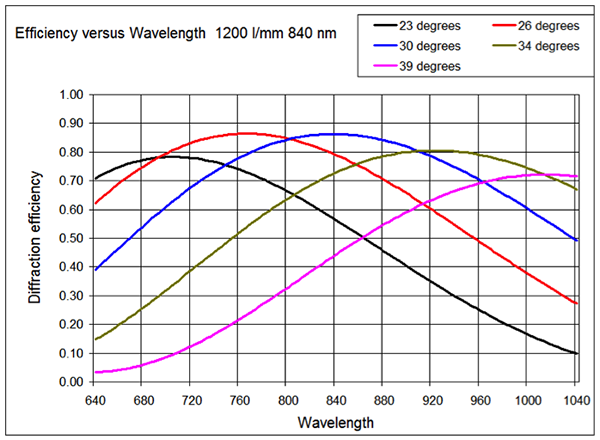

體相光柵的另一個優點是能夠改變?nèi)肷浣�，以有利于光譜的某個區域，從而獲得更高的效率。圖5.顯示了1200 l/mm光柵效率曲線如何隨著入射角通過一系列角度的變化而變化。

圖5.體相光柵峰值效率隨不同衍射角的變化

此掃描功能適用于天文學應用。為了收集到更多來自遙遠恒星的光子，可以根據實際需求調整光柵，使其偏向光譜中的特定區域。

Wasatch Photonics公司的VPH體相位全息光柵擁有獨特的優勢，在整個適用波長范圍內，具有高效率以及極低的偏振相關度。作為光譜學專家，可以根據您的具體應用需求如尺寸、波長和色散等，定制各類體積相位光柵，武漢東隆科技有限公司作為美國Wasatch Photonics公司在中國大陸、香港及臺灣區域的唯一一家代理竭誠為各位設計者們提供量身定制的全套解決方案。
