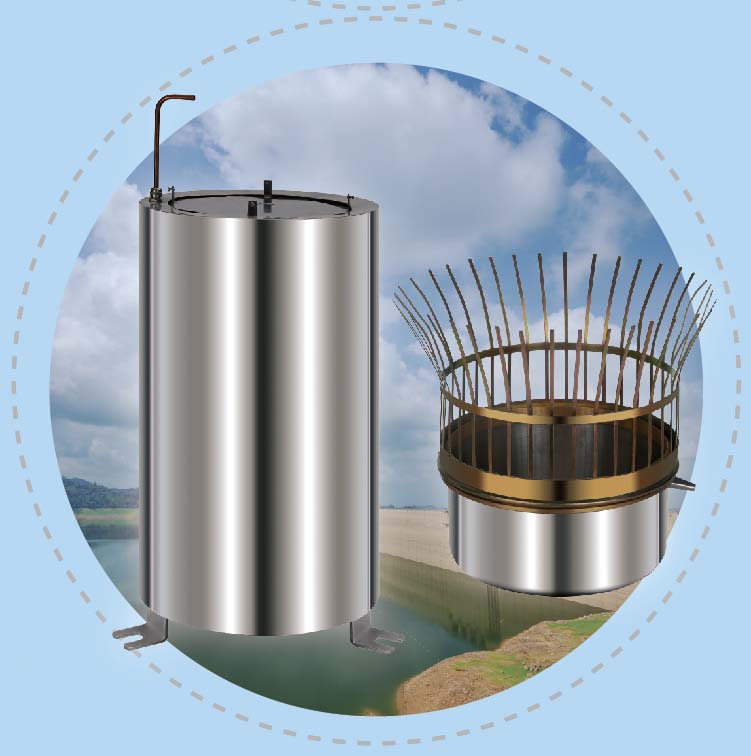

水面自動蒸發監測站

 一、 E-601B型蒸發桶的結構
    E—601B型蒸發桶，主要由蒸發桶；水圈、測針和溢流桶四個部分組成。在無暴雨地區，可不沒溢流桶。（溢流桶為用戶自配）
    1、蒸發桶：是蒸發器的主體部份。是一個器口面積為3000cm²，具有圓錐底的圓柱捅。用玻璃鋼材料制成。為保證口緣不變形、器口呈里直外斜的刀刃形，厚8mm。要求器口正圓；內徑為61.8cm(允許誤差0.3cm)；圓柱體高60.0cm，錐體高8.7cm，整個高為68.7cm。離器口向下6.5cm處的器壁上設置帶調平裝置的測針座，要求設置牢固，插孔大小與測針插桿相吻合。在桶壁開有直徑1.5cm、孔底距器口6.OCm的溢流孔。
   2、水圈：是裝置在蒸發桶外圍的，由四個形狀和大小都相同的弧形水槽組成。用4.0mm厚用玻璃鋼材料制成。水槽寬為20.0cm，內外壁高度分別為13.7cm和15.0cm。四個水槽內壁所組成的圓應與蒸發桶外壁相吻合。每個水槽的外壁上開有排水孔，孔口下緣距槽底9.0cm。為保證每個水槽的水位相同，在每個水槽的兩側開孔后用銅接頭連接。
   3、測針：是專用于測量蒸發器內水面高度的部件。應用螺旋測微器的原理制成。測針插桿的桿徑與蒸發桶上測針座插孔孔徑相吻合。為避免因視覺產生的誤差，可采用針尖接觸水面即發出音響的ZHD型電測針。測針上還應設置靜水器。

 二、 E-601B型蒸發桶的埋沒
    E—601型蒸發器的埋沒，可按圖3.的尺寸進行。具體要求如下：
    1、蒸發器口高出地面30.0cm，并保持水平。埋設時可用水準儀檢驗，器口高差應小于0.2cm。
    2、水圈應緊靠蒸發桶，蒸發桶的外壁與水圈內壁的問隙應小于0.5cm。水圈的排水孔底和蒸發桶的溢流孔底，應在同一水平面上。
    3、蒸發器四周設一寬50.0cm(包括防坍墻在內)、高22.5cm的土圈。土圈外層的防坍墻用磚順向平擺干砌而成。在土圈的北面留一小于40.Ocm的觀測缺口。蒸發桶的測針座應位于觀測缺口處。
    4、埋設儀器時應力求少擾動原土，坑壁與桶壁的間隙用原土回填搗實。
