當肌電信號遇上"串?dāng)_迷霧"：HD-sEMG如何撕開神經肌肉研究的新切口
當肌電信號遇上 "串?dāng)_迷霧"
HD-sEMG 如何撕開神經肌肉研究的新切口
引言：什么是技能的天花板效應？
想象一位中風患者試圖通過肌電假肢抓握水杯 —— 前臂肌肉收縮產生的電信號（表面肌電圖 sEMG）本應精準驅動假肢動作，但鄰近肌肉的電活動 "串?dāng)_" 卻像干擾信號，讓指令變得混亂。這種串?dāng)_在高密度肌肉分布的前臂尤為突出，直接導致傳統 sEMG 難以準確分離單個肌肉的電反應（如 M 波），成為神經肌肉功能評估、假肢控制研發中的關鍵瓶頸。
近期，由匹茲堡大學與卡內基梅隆大學的研究者合作發表在《JOURNAL OF NEUROPHYSIOLOGY》的文章，題為“Improving localization and measurements of M-waves using high-density surface electromyography”，提出對高密度肌電使用三極蒙太奇空間濾波技術可以顯著降低串?dāng)_現象，有助于隔離前臂密集肌肉的M波。
圖1. 文章信息
研究方法
本研究納入5名健康志愿者參與實驗。該實驗使用 HD-sEMG 網格（SAGA 64+，TMSi，荷蘭奧爾登扎爾）以 4000 Hz 的頻率記錄每位受試者右前臂的肌肉活動，該網格由 64 個 Ag/AgCl 電極組成（直徑 = 4.5 mm；電極間距 = 8.75 mm）（圖 2A）。8×8 網格每側跨度 7 厘米，覆蓋多塊前臂肌肉。
串?dāng)_研究中使用 DS8R 恒流刺激器（刺激電極放置位置見圖2C）以 1 Hz 的重復頻率施加單相陰極脈沖（1 ms 脈沖寬度），對正中神經，尺神經和橈神經進行電刺激，以選擇性募集該區域的肌肉。通過計算電極對在行（橫向）和列（縱向）方向上的線性相關系數以檢測串?dāng)_，相關性高于0.9則表示存在串?dāng)_。串?dāng)_研究后，研究者在前臂周圍放置多個HD-sEMG網格來映射多塊前臂肌肉的M波，并使用超聲探頭定位HD-sEMG電極下方的肌肉（見圖2D）。
本研究中單極蒙太奇指每個電極獨立記錄，不進行空間濾波；雙極蒙太奇指記錄兩個相鄰電極之間的電壓差；而三級蒙太奇進一步擴展雙極配置，通過測量兩組雙極信號的差值來增強信號隔離。
研究結果以及解釋
三極蒙太奇顯著優化肌電信號分離效果

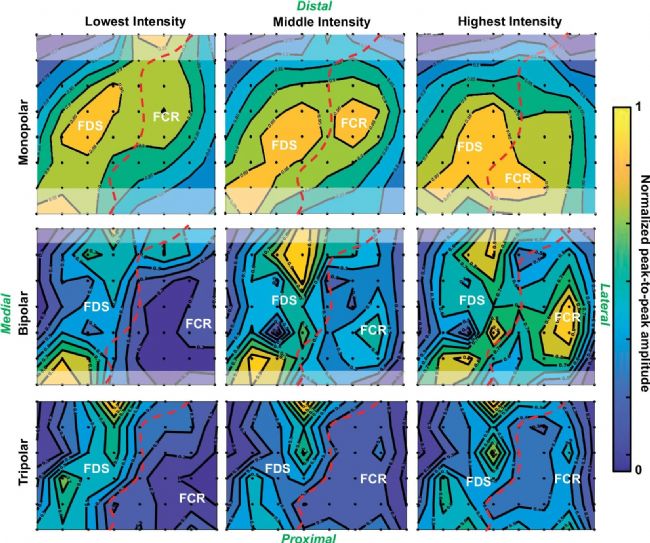

圖3展示了在不同強度刺激下，串?dāng)_對表面肌電圖的振幅和肌肉激活模式的影響，以及空間濾波如何減少串?dāng)_。圖3第一行(Monopolar)展示了在單極導聯中，指淺屈�。‵DS）和橈側腕屈�。‵CR）的激活圖在較高刺激強度下開始融合，難以區分各自的貢獻。然而，應用空間濾波后（圖3第二行和第三行），激活區域保持獨立，減少了串?dāng)_并改善了肌肉區分度。
圖3. 隨著刺激強度增加，串?dāng)_對表面肌電圖（sEMG）振幅和肌肉激活模式的影響。
三極蒙太奇空間濾波顯著降低了串?dāng)_
圖4直觀地展示了橫向（左圖）和縱向（右圖）方向上M波的相關系數的分布。而空間濾波方法，尤其是三極空間濾波在兩個方向上均降低了電極對M波的相關性，主要表現在：M波相關性小于0.9的電極對中，單極導聯有28.1%，表明了串?dāng)_嚴重；雙極和三極導聯分別有82.6%和93.7%。
圖5則展示了從M波振幅衰減程度測量了串?dāng)_。單極導聯的振幅衰減極�。�10.32±5.30%），而雙極（35.43±10.49%）和三極（51.10±8.10%）導聯的衰減更大（圖5A），證實了空間濾波器在減少串?dāng)_中的有效性。
超聲成像是區分肌肉腹側反應與邊界信號的關鍵
圖6展示了5個被試的超聲界定的肌肉邊界，并與三極導聯熱圖共同顯示。三極蒙太奇的熱圖可清晰顯示肌肉激活熱點，并且可以分離兩塊肌肉，但隨著更多肌肉被募集，識別不同來源則變得更加困難（圖 6C）；而超聲成像可以更加清晰地區分肌肉邊界（紅色虛線）。
圖6. 5位受試者三極拓?fù)錈釄D和超聲界定的肌肉邊界
總結，不足和展望
本研究通過HD-sEMG結合雙極/三極空間濾波及超聲成像，在5名健康受試者前臂肌肉中證實，低強度刺激下單極HD-sEMG可分離M波且串?dāng)_極小，高強度刺激下三極濾波器能顯著減少串?dāng)_，超聲成像則有效驗證肌肉位置并區分信號真?zhèn)�；然而，研究存在三極濾波可能丟失目標肌肉遠場信號、未考慮深層肌肉串?dāng)_、樣本未納入神經損傷人群及刺激未覆蓋復雜電位等不足；未來研究可結合功能性超聲與深度學習構建多模態自適應濾波模型，拓展至神經損傷評估、肌電假肢實時控制及串?dāng)_與肌肉病理機制關聯等方向。
原文鏈接
Ernesto H. Bedoy, Efrain A. Guirola Diaz, Ashley N. Dalrymple, Isaiah Levy, Thomas Hyatt, Darcy M. Griffin, George F. Wittenberg, and Douglas J. Weber. Improving localization and measurements of M-waves using high-density surface electromyography. Journal of Neurophysiology. 2025. 133:1, 299-309.
https://doi.org/10.1152/jn.00354.2024
研究團隊介紹
該研究團隊由 Ernesto H. Bedoy、Efrain A. Guirola Diaz 等來自美國匹茲堡大學神經科學中心、神經基礎認知中心、卡內基梅隆大學機械工程系等多機構學者組成。
關于維拓啟創
維拓啟創（北京）信息技術有限公司成立于2006年，是一家專注于腦科學、康復工程、人因工程、心理學、體育科學等領域的科研解決方案供應商。公司與國內外多所大學、研究機構、企業長期保持合作關系，致力于將優質的產品、先進的技術和服務帶給各個領域的科研工作者，為用戶提供有競爭力的方案和服務，協助用戶的科研工作，持續提升使用體驗。
相關產品
HD-sEMG 如何撕開神經肌肉研究的新切口
引言：什么是技能的天花板效應？
想象一位中風患者試圖通過肌電假肢抓握水杯 —— 前臂肌肉收縮產生的電信號（表面肌電圖 sEMG）本應精準驅動假肢動作，但鄰近肌肉的電活動 "串?dāng)_" 卻像干擾信號，讓指令變得混亂。這種串?dāng)_在高密度肌肉分布的前臂尤為突出，直接導致傳統 sEMG 難以準確分離單個肌肉的電反應（如 M 波），成為神經肌肉功能評估、假肢控制研發中的關鍵瓶頸。
近期，由匹茲堡大學與卡內基梅隆大學的研究者合作發表在《JOURNAL OF NEUROPHYSIOLOGY》的文章，題為“Improving localization and measurements of M-waves using high-density surface electromyography”，提出對高密度肌電使用三極蒙太奇空間濾波技術可以顯著降低串?dāng)_現象，有助于隔離前臂密集肌肉的M波。

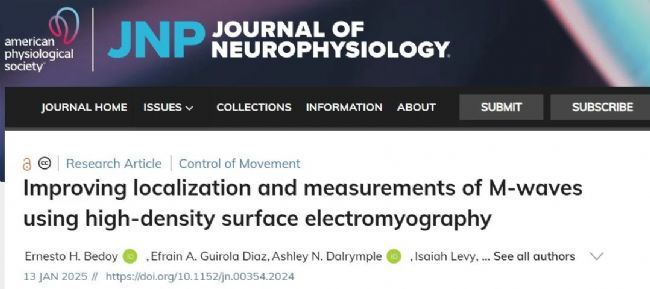

圖1. 文章信息
研究方法
本研究納入5名健康志愿者參與實驗。該實驗使用 HD-sEMG 網格（SAGA 64+，TMSi，荷蘭奧爾登扎爾）以 4000 Hz 的頻率記錄每位受試者右前臂的肌肉活動，該網格由 64 個 Ag/AgCl 電極組成（直徑 = 4.5 mm；電極間距 = 8.75 mm）（圖 2A）。8×8 網格每側跨度 7 厘米，覆蓋多塊前臂肌肉。
串?dāng)_研究中使用 DS8R 恒流刺激器（刺激電極放置位置見圖2C）以 1 Hz 的重復頻率施加單相陰極脈沖（1 ms 脈沖寬度），對正中神經，尺神經和橈神經進行電刺激，以選擇性募集該區域的肌肉。通過計算電極對在行（橫向）和列（縱向）方向上的線性相關系數以檢測串?dāng)_，相關性高于0.9則表示存在串?dāng)_。串?dāng)_研究后，研究者在前臂周圍放置多個HD-sEMG網格來映射多塊前臂肌肉的M波，并使用超聲探頭定位HD-sEMG電極下方的肌肉（見圖2D）。
本研究中單極蒙太奇指每個電極獨立記錄，不進行空間濾波；雙極蒙太奇指記錄兩個相鄰電極之間的電壓差；而三級蒙太奇進一步擴展雙極配置，通過測量兩組雙極信號的差值來增強信號隔離。

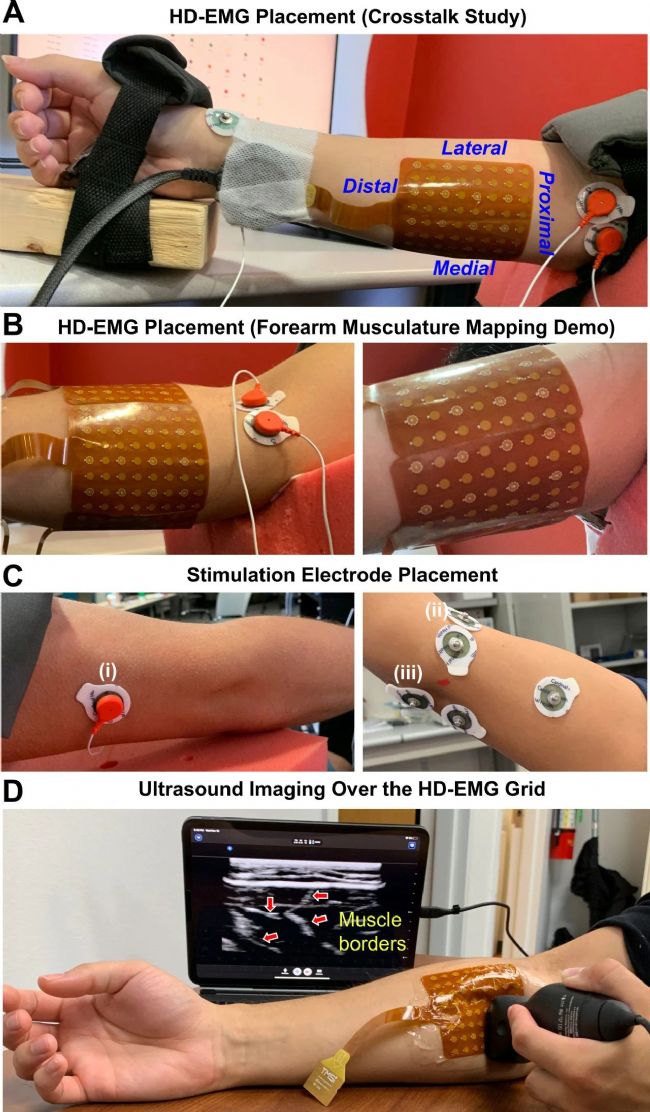

圖2. 實驗設置與超聲引導的肌肉邊界識別
研究結果以及解釋
三極蒙太奇顯著優化肌電信號分離效果
圖3展示了在不同強度刺激下，串?dāng)_對表面肌電圖的振幅和肌肉激活模式的影響，以及空間濾波如何減少串?dāng)_。圖3第一行(Monopolar)展示了在單極導聯中，指淺屈�。‵DS）和橈側腕屈�。‵CR）的激活圖在較高刺激強度下開始融合，難以區分各自的貢獻。然而，應用空間濾波后（圖3第二行和第三行），激活區域保持獨立，減少了串?dāng)_并改善了肌肉區分度。
圖3. 隨著刺激強度增加，串?dāng)_對表面肌電圖（sEMG）振幅和肌肉激活模式的影響。
三極蒙太奇空間濾波顯著降低了串?dāng)_

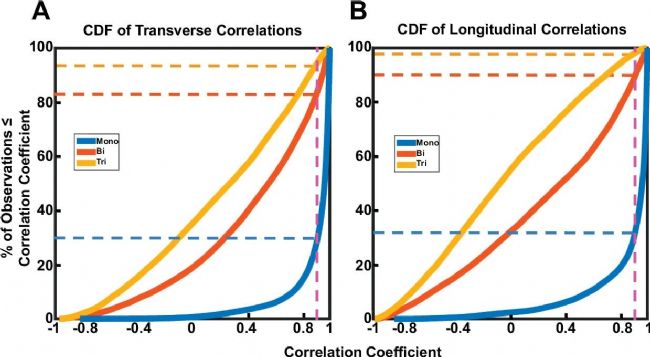

圖4直觀地展示了橫向（左圖）和縱向（右圖）方向上M波的相關系數的分布。而空間濾波方法，尤其是三極空間濾波在兩個方向上均降低了電極對M波的相關性，主要表現在：M波相關性小于0.9的電極對中，單極導聯有28.1%，表明了串?dāng)_嚴重；雙極和三極導聯分別有82.6%和93.7%。
圖4. 不同空間濾波器下電極間的 M 波相關系數

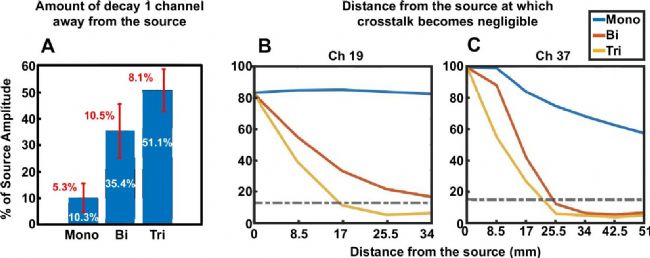

圖5則展示了從M波振幅衰減程度測量了串?dāng)_。單極導聯的振幅衰減極�。�10.32±5.30%），而雙極（35.43±10.49%）和三極（51.10±8.10%）導聯的衰減更大（圖5A），證實了空間濾波器在減少串?dāng)_中的有效性。
圖5. M波振幅衰減
超聲成像是區分肌肉腹側反應與邊界信號的關鍵
圖6展示了5個被試的超聲界定的肌肉邊界，并與三極導聯熱圖共同顯示。三極蒙太奇的熱圖可清晰顯示肌肉激活熱點，并且可以分離兩塊肌肉，但隨著更多肌肉被募集，識別不同來源則變得更加困難（圖 6C）；而超聲成像可以更加清晰地區分肌肉邊界（紅色虛線）。
圖6. 5位受試者三極拓?fù)錈釄D和超聲界定的肌肉邊界
總結，不足和展望
本研究通過HD-sEMG結合雙極/三極空間濾波及超聲成像，在5名健康受試者前臂肌肉中證實，低強度刺激下單極HD-sEMG可分離M波且串?dāng)_極小，高強度刺激下三極濾波器能顯著減少串?dāng)_，超聲成像則有效驗證肌肉位置并區分信號真?zhèn)�；然而，研究存在三極濾波可能丟失目標肌肉遠場信號、未考慮深層肌肉串?dāng)_、樣本未納入神經損傷人群及刺激未覆蓋復雜電位等不足；未來研究可結合功能性超聲與深度學習構建多模態自適應濾波模型，拓展至神經損傷評估、肌電假肢實時控制及串?dāng)_與肌肉病理機制關聯等方向。
原文鏈接
Ernesto H. Bedoy, Efrain A. Guirola Diaz, Ashley N. Dalrymple, Isaiah Levy, Thomas Hyatt, Darcy M. Griffin, George F. Wittenberg, and Douglas J. Weber. Improving localization and measurements of M-waves using high-density surface electromyography. Journal of Neurophysiology. 2025. 133:1, 299-309.
https://doi.org/10.1152/jn.00354.2024
研究團隊介紹
該研究團隊由 Ernesto H. Bedoy、Efrain A. Guirola Diaz 等來自美國匹茲堡大學神經科學中心、神經基礎認知中心、卡內基梅隆大學機械工程系等多機構學者組成。
