利用藻酸鹽-明膠（AlgGel）水凝膠通過(guò)3D生物打印技術(shù)制備心臟補(bǔ)丁
本研究聚焦于利用藻酸鹽 - 明膠（AlgGel）水凝膠通過(guò) 3D 生物打印技術(shù)制備心臟補(bǔ)丁，評(píng)估其可打印性、培養(yǎng)耐久性、細(xì)胞活力、心肌收縮性及內(nèi)皮細(xì)胞網(wǎng)絡(luò)形成能力。使用 REGEMAT3D、INVIVO、BIO X 三種擠出式生物打印機(jī)，對(duì)比 AlgGel 與明膠甲基丙烯酰（GELMA）水凝膠，發(fā)現(xiàn) AlgGel 打印精度（45%）顯著高于 GELMA（25%，p<0.05），形狀保真度相近（92% vs 96%，p=0.36）；AlgGel 補(bǔ)丁中位耐久性為 14 天（IQR 10-27），單層結(jié)構(gòu)、移動(dòng)干擾及添加 AlloECM 會(huì)降低耐久性，而生物打印機(jī)類型和細(xì)胞內(nèi)容物影響較小。細(xì)胞在打印后 28 天仍存活（活力約 53%），BIO X 打印的小鼠心肌球狀體補(bǔ)丁在 7-13 天開(kāi)始收縮，游離內(nèi)皮細(xì)胞可形成類血管網(wǎng)絡(luò)。研究建議，移植最佳時(shí)間為打印后 14 天左右，以平衡組織成熟與補(bǔ)丁完整性。

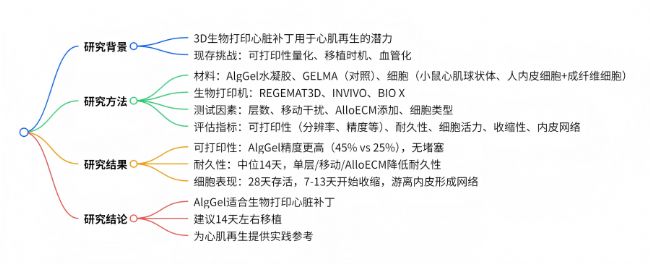

思維導(dǎo)圖
了解更多——CELLINK BIOX
2、測(cè)試指標(biāo)與分組
三、研究結(jié)果
可打印性對(duì)比（AlgGel vs GELMA）
1. 耐久性結(jié)果
關(guān)鍵問(wèn)題：
問(wèn)題：AlgGel 與 GELMA 水凝膠在可打印性上的核心差異是什么？這些差異對(duì)心臟補(bǔ)丁制備有何意義？
答案：核心差異體現(xiàn)在打印精度（AlgGel 45% vs GELMA 25%，p<0.05，高 1.7 倍）和可擠出性（AlgGel 無(wú)噴嘴堵塞但有滴液，GELMA 每 6 補(bǔ)丁堵塞 1 次）；形狀保真度相近（92% vs 96%，p=0.36）。意義在于 AlgGel 更易精準(zhǔn)制備符合設(shè)計(jì)的補(bǔ)丁結(jié)構(gòu)，且減少因堵塞導(dǎo)致的材料浪費(fèi)和流程中斷，更適合心臟補(bǔ)丁的標(biāo)準(zhǔn)化生產(chǎn)。
問(wèn)題：哪些因素會(huì)顯著影響 AlgGel 心臟補(bǔ)丁的耐久性？這些發(fā)現(xiàn)對(duì)臨床移植前的培養(yǎng)管理有何啟示？
答案：顯著降低耐久性的因素包括：①單層結(jié)構(gòu)（中位 3 天 vs 雙層 28 天，p<0.05）；②培養(yǎng)中的移動(dòng)干擾（如換液、顯微鏡觀察）；③添加 AlloECM（<1 天 disintegration）。啟示在于：需采用雙層結(jié)構(gòu)制備補(bǔ)��；培養(yǎng)中應(yīng)最小化移動(dòng)（如緩慢換液、減少轉(zhuǎn)移）；避免添加 AlloECM，以確保補(bǔ)丁在移植前（建議 14 天左右）保持完整性。
問(wèn)題：生物打印的心臟補(bǔ)丁中，細(xì)胞的功能表現(xiàn)（收縮性和內(nèi)皮網(wǎng)絡(luò)形成）有何特點(diǎn)？這對(duì)心肌再生應(yīng)用有何暗示？
答案：功能表現(xiàn)特點(diǎn)：①收縮性：小鼠心肌球狀體補(bǔ)丁在 7-13 天開(kāi)始收縮，速率 258 次 / 分鐘，且持續(xù)至 28 天，表明心肌細(xì)胞功能正常；②內(nèi)皮網(wǎng)絡(luò)：游離內(nèi)皮細(xì)胞可自組織形成含管腔樣結(jié)構(gòu)的網(wǎng)絡(luò)，而球狀體中內(nèi)皮細(xì)胞遷移和網(wǎng)絡(luò)形成有限。暗示：采用游離內(nèi)皮細(xì)胞更利于構(gòu)建血管網(wǎng)絡(luò)，支持補(bǔ)丁內(nèi)細(xì)胞存活；心肌球狀體可提供收縮功能，兩者結(jié)合或可優(yōu)化心臟補(bǔ)丁的修復(fù)效果，為心肌再生提供兼具收縮和血供潛力的移植物。
關(guān)注我們了解更多內(nèi)容
思維導(dǎo)圖
2、測(cè)試指標(biāo)與分組
- 可打印性：分辨率（線徑 200-700μm）、打印精度（網(wǎng)格空方塊保留率）、形狀保真度（28 天空方塊保留率）、可擠出性（滴液 / 堵塞情況）。
- 耐久性：監(jiān)測(cè)補(bǔ)丁 disintegration 時(shí)間，測(cè)試層數(shù)（單層 vs 雙層）、移動(dòng)干擾（最小化移動(dòng) vs 常規(guī)）、AlloECM 添加的影響。
- 細(xì)胞評(píng)估：28 天活 / 死染色（Calcein-AM/ EthD）、收縮活性觀察（7-28 天）、CD31 染色評(píng)估內(nèi)皮網(wǎng)絡(luò)。
三、研究結(jié)果
可打印性對(duì)比（AlgGel vs GELMA）
1. 耐久性結(jié)果
- 單層 AlgGel 中位耐久性 3 天（IQR 2.5-4），顯著低于雙層（28 天，IQR 19-28，p<0.05）。
- 最小化移動(dòng)可延長(zhǎng)耐久性至 66 天（2/13 補(bǔ)丁失效）。
- 添加 AlloECM 后，23/23 補(bǔ)丁均在 < 1 天內(nèi) disintegration。
- 總體表現(xiàn)：AlgGel 補(bǔ)丁中位耐久性 14 天（IQR 10-27，n=59），GELMA（對(duì)照）28 天內(nèi)均完整（p<0.05）。
- 影響因素：
- 生物打印機(jī)類型和細(xì)胞內(nèi)容物（含細(xì)胞 vs 無(wú)細(xì)胞）對(duì)耐久性影響較�。╬=0.93；p=0.17）。
- 活力：28 天時(shí)，人游離細(xì)胞活力約 53%（活 / 死比 2.3）；小鼠心肌球狀體活 / 死比 9:1。
- 收縮性：BIO X 打印的小鼠心肌球狀體補(bǔ)丁在 7-13 天開(kāi)始收縮，平均 258 次 / 分鐘，28 天仍保持活性。
- 內(nèi)皮網(wǎng)絡(luò)：游離 HCAECs 在 28 天形成含管腔樣結(jié)構(gòu)的網(wǎng)絡(luò)（CD31 + 結(jié)構(gòu)中位長(zhǎng) 88μm，寬 37μm）；球狀體中內(nèi)皮細(xì)胞遷移有限，網(wǎng)絡(luò)形成不顯著。
- AlgGel 水凝膠適合 3D 生物打印心臟補(bǔ)丁，具有較高打印精度和適宜的耐久性。
- 移植最佳時(shí)機(jī)為打印后 14 天左右，此時(shí)組織已部分成熟且補(bǔ)丁完整性較好。
- 明確了降低耐久性的關(guān)鍵因素（單層、移動(dòng)、AlloECM），為優(yōu)化生物打印流程提供參考。
關(guān)鍵問(wèn)題：
問(wèn)題：AlgGel 與 GELMA 水凝膠在可打印性上的核心差異是什么？這些差異對(duì)心臟補(bǔ)丁制備有何意義？
答案：核心差異體現(xiàn)在打印精度（AlgGel 45% vs GELMA 25%，p<0.05，高 1.7 倍）和可擠出性（AlgGel 無(wú)噴嘴堵塞但有滴液，GELMA 每 6 補(bǔ)丁堵塞 1 次）；形狀保真度相近（92% vs 96%，p=0.36）。意義在于 AlgGel 更易精準(zhǔn)制備符合設(shè)計(jì)的補(bǔ)丁結(jié)構(gòu)，且減少因堵塞導(dǎo)致的材料浪費(fèi)和流程中斷，更適合心臟補(bǔ)丁的標(biāo)準(zhǔn)化生產(chǎn)。
問(wèn)題：哪些因素會(huì)顯著影響 AlgGel 心臟補(bǔ)丁的耐久性？這些發(fā)現(xiàn)對(duì)臨床移植前的培養(yǎng)管理有何啟示？
答案：顯著降低耐久性的因素包括：①單層結(jié)構(gòu)（中位 3 天 vs 雙層 28 天，p<0.05）；②培養(yǎng)中的移動(dòng)干擾（如換液、顯微鏡觀察）；③添加 AlloECM（<1 天 disintegration）。啟示在于：需采用雙層結(jié)構(gòu)制備補(bǔ)��；培養(yǎng)中應(yīng)最小化移動(dòng)（如緩慢換液、減少轉(zhuǎn)移）；避免添加 AlloECM，以確保補(bǔ)丁在移植前（建議 14 天左右）保持完整性。
問(wèn)題：生物打印的心臟補(bǔ)丁中，細(xì)胞的功能表現(xiàn)（收縮性和內(nèi)皮網(wǎng)絡(luò)形成）有何特點(diǎn)？這對(duì)心肌再生應(yīng)用有何暗示？
答案：功能表現(xiàn)特點(diǎn)：①收縮性：小鼠心肌球狀體補(bǔ)丁在 7-13 天開(kāi)始收縮，速率 258 次 / 分鐘，且持續(xù)至 28 天，表明心肌細(xì)胞功能正常；②內(nèi)皮網(wǎng)絡(luò)：游離內(nèi)皮細(xì)胞可自組織形成含管腔樣結(jié)構(gòu)的網(wǎng)絡(luò)，而球狀體中內(nèi)皮細(xì)胞遷移和網(wǎng)絡(luò)形成有限。暗示：采用游離內(nèi)皮細(xì)胞更利于構(gòu)建血管網(wǎng)絡(luò)，支持補(bǔ)丁內(nèi)細(xì)胞存活；心肌球狀體可提供收縮功能，兩者結(jié)合或可優(yōu)化心臟補(bǔ)丁的修復(fù)效果，為心肌再生提供兼具收縮和血供潛力的移植物。
關(guān)注我們了解更多內(nèi)容
Cellink 認(rèn)證的中國(guó)授權(quán)經(jīng)銷商：
上海跡亞國(guó)際商貿(mào)有限公司
Gaia China Co.,Ltd.
- 利用藻酸鹽-明膠（AlgGel）水凝膠通過(guò)3D生物打印技術(shù)制備心臟補(bǔ)丁
- BIOX 3D生物打印機(jī)的創(chuàng)新應(yīng)用之助力腫瘤微環(huán)境的研究
- 生物3D打印在模擬人體組織器官及個(gè)性化醫(yī)療中的應(yīng)用
- 酚接枝聚葡萄糖醛酸在生物墨水中的應(yīng)用研究及相關(guān)問(wèn)題解答
- 腎臟微環(huán)境中生物打印神經(jīng)母細(xì)胞瘤癌癥模型的方式介紹及問(wèn)題解答
- 用于高分辨率生物打印的新型（PNIPAAm）基雙凝膠墨水的介紹
- 圖案化多材料磁性水凝膠致動(dòng)器的4D打印技術(shù)介紹
- 浙大楊華勇院士團(tuán)隊(duì)生物軟材料的順序交聯(lián)式液滴對(duì)撞噴墨3D打印工藝
- 上海跡亞邀您出席2025類器官與器官芯片論壇
- FDA新政下微流控和類器官技術(shù)工坊預(yù)告及招展通知
- FDA宣布逐步取消動(dòng)物實(shí)驗(yàn)，加速類器官替代進(jìn)程
- CELLINK網(wǎng)絡(luò)研討會(huì):3D生物打印技術(shù)如何用于癌癥研究
- 網(wǎng)絡(luò)研討會(huì)預(yù)告：芯片組織與3D打印構(gòu)建仿生體外模型
- 國(guó)內(nèi)首臺(tái)商業(yè)化體積打印裝備——OrganSEC成功發(fā)布
- 凈信旗下雷萌生物代表ibidi為壽宇峰博士頒發(fā)論文獎(jiǎng)
- 祝賀進(jìn)科馳安獲TissueLabs3D生物打印機(jī)全國(guó)總代
Copyright(C) 1998-2025 生物器材網(wǎng) 電話：021-64166852;13621656896 E-mail：info@bio-equip.com
